Λεπτομέρειες:
|
| Εφαρμογή: | Ποτό, τρόφιμα, ιατρικό κ.λπ. | Εξουσιοδότηση: | ένα έτος |
|---|---|---|---|
| Πένσα ρομπότ: | σχεδιασμένος σύμφωνα με το προϊόν | Προέλευση: | Hefei, Anhui, Κίνα |
| Οδηγημένος τύπος: | ηλεκτρικός | Ικανότητα προϊόντων: | Πολυ γραμμές, 8s ανά κύκλο |
| Τάση: | 220V/380V | Βάρος φόρτωσης: | 130kg (συμπεριλαμβανομένου του βάρους πενσών) |
| Επισημαίνω: | 70kg Palletizing βραχίονας ρομπότ,220V Palletizing βραχίονας ρομπότ,70kg ρομποτική τσάντα palletizer |
||

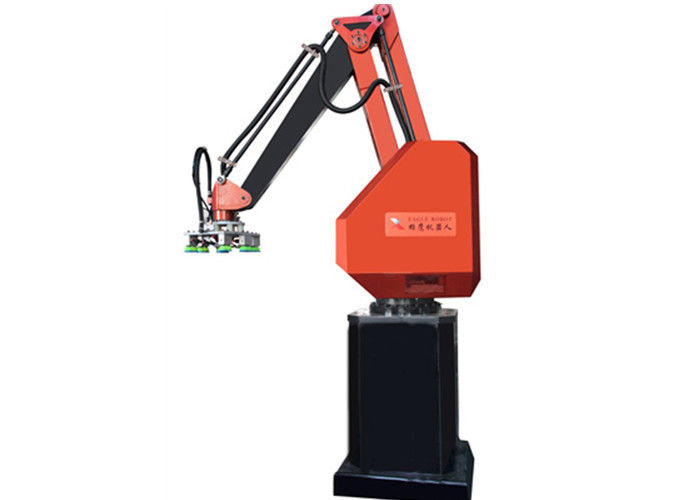

Palletizing ο βραχίονας ρομπότ στη βιομηχανία εγχώριων συσκευών για τη συσκευασία 1-70kg
Εφαρμογή προϊόντων
Το ρομπότ palletizer μπορεί να χρησιμοποιηθεί σε οποιαδήποτε γραμμή παραγωγής, την παροχή ευφυείς, rogotic και το δίκτυο για την περιοχή παραγωγής. Είναι ένα palletizing λογιστικό σύστημα που μπορεί να χρησιμοποιηθεί στη βιομηχανία της μπύρας, του ποτού και των τροφίμων κ.λπ., usde ευρέως για το χαρτοκιβώτιο, πλαστικό κλουβί, μπουκάλι, τσάντα, βαρέλι, να συρρικνωθεί το τυλιγμένα προϊόν και τα δοχεία κ.λπ.
Τεχνικές παράμετροι
| X-$l*y-SR130 Palletizing τεχνική παράμετρος ρομπότ | |||
| Διαμορφώστε το αριθ. | X-$l*y-SR-130 | ||
| Κίνηση | Κίνηση σερβο μηχανών εναλλασσόμενου ρεύματος | ||
| Εγκατάσταση | Στο πάτωμα | ||
| Max Palletizing το βάρος (περιέχει το βάρος της πένσας) | 130kgs | ||
| Παράδοση της ικανότητας | 1500 φορές/ώρα | ||
| Άξονας μετακίνησης | Άξονας κανονικά 4: Α, Β, Γ, Δ (μπορεί να είναι άξονας 6) | ||
| Πεδίο μετακίνησης | Α-άξονας (οριζόντιος) | 1300mm | |
| Β-άξονας (κάθετος) | 2100mm | ||
| Γ-άξονας (σώμα) | 330° | ||
| Δ-άξονας (πένσα) | 330° | ||
| Ακρίβεια θέσης | ±0.5mm | ||
| Δύναμη | 4.5KW | ||
| Συμπιεσμένος αέρας | 0.5Mpa | ||
| Βάρος ρομπότ (όχι περιέχει το βάρος της πένσας) | 800kgs (+/-10%) | ||
Χαρακτηριστικά λειτουργίας
Α. η λειτουργία οθονών επαφής επιτυγχάνει την ανθρώπου-μηχανής επικοινωνία, που επιδεικνύει την ταχύτητα παραγωγής, το λόγο αποτυχίας και τη θέση.
Β. Τα palletizing προϊόντων σχέδια, ο ανεφοδιασμός παλετών και η απαλλαγή μπορούν όλα να προγραμματιστούν από το PLC.
Γ. Palletizing το σχέδιο είναι εύκολο να ρυθμιστεί στην οθόνη επαφής.
Δ. το σύστημα ανεφοδιασμού χαρτοκιβωτίων υιοθετεί τον έλεγχο μηχανών φρένων για να εξασφαλίσει χαρτοκιβώτιο που μεταβιβάζει σύμφωνα με την προετοιμασμένη θέση.
Ε. το περιοδικό παλετών έχει μια υψηλή ικανότητα της κενής παλέτας 12-15 που εξασφαλίζει αυτόματα ανεφοδιασμό παλετών.
Φ. τα διαφορετικά palletizing σχέδια μπορούν να τελειώσουν χωρίς αντικατάσταση των palletizing τμημάτων.
Κύριος κατάλογος ηλεκτρικών συστατικών
| Αριθ. | Όνομα μερών | Πρότυπο | QTY | Προμηθευτής | Σημείωση |
| 1 | Μια σερβο μηχανή άξονα | MSME202G1H | 1 | Panasonic | Ιαπωνία |
| 2 | Σερβο μηχανή άξονα Β | MDME202G1H | 1 | Panasonic | Ιαπωνία |
| 3 | Σερβο μηχανή άξονα Γ | MDME202G1H | 1 | Panasonic | Ιαπωνία |
| 4 | Σερβο μηχανή άξονα Δ | MSMD042G1U | 1 | Panasonic | Ιαπωνία |
| 5 | Ένας σερβο ενισχυτής άξονα | MDDHT5540 | 1 | Panasonic | Ιαπωνία |
| 6 | Σερβο ενισχυτής άξονα Β | MFDHTB3A2 | 1 | Panasonic | Ιαπωνία |
| 7 | Σερβο ενισχυτής άξονα Γ | MFDHTB3A2 | 1 | Panasonic | Ιαπωνία |
| 8 | Σερβο ενισχυτής άξονα Δ | MBDHT2510 | 1 | Panasonic | Ιαπωνία |
| 9 | Μια σύγχρονη ζώνη άξονα | ΩΜΕΓΑ HP B20 | 1 | OPTIBELT | Γερμανία |
| 10 | Σύγχρονη ζώνη άξονα Β | ΩΜΕΓΑ HP B20 | 1 | OPTIBELT | Γερμανία |
| 11 | Σύγχρονη ζώνη άξονα Γ | ΩΜΕΓΑ HP B15 | 1 | OPTIBELT | Γερμανία |
| 12 | Βίδα άξονα Β | R50*20-S | 1 | HIWIN | Ταϊβάν |
| 13 | Βίδα άξονα Γ | R45*12-S | 1 | HIWIN | Ταϊβάν |
| 14 | Ολισθαίνων ρυθμιστής άξονα Β, ράγα συντεχνιών | SNS35LR2SSC1-690 | 2 | THK | Ιαπωνία |
| 15 | Ολισθαίνων ρυθμιστής άξονα Γ, ράγα συντεχνιών | SNS35LR2SSC1-520 | 2 | THK | Ιαπωνία |
| 16 | Ένας μειωτής άξονα | Fc-a75-69 | 1 | Sumitomo | Ιαπωνία |
| 17 | Μειωτής άξονα Δ | F2C-T155 | 1 | Sumitomo | |
| 18 | Τσιπ ελέγχου | / | 1 | ADI | Αμερική |
| 19 | Οθόνη αφής | Dtp7-W | 1 | ΚΎΒΟΣ DAIN | Κορέα |
| 20 | Αναπαραγωγικός αντιστάτης | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Διακόπτης ορίου | Sl1-AK | 5 | AZBIL | Ιαπωνία |
| 22 | Οπτικοηλεκτρονικός διακόπτης | GL6-N1112 | 5 | Άρρωστοι | Γερμανικά |
| 23 | Βαλβίδα σωληνοειδών | SY5120/7120 | 2 | SMC | Ιαπωνία |
| 24 | Κύλινδρος Τύπος-τσαντών | MGPM25 | 2 | SMC | Ιαπωνία |
| 25 | Κύλινδρος πενσών | CG1BN63 | 4 | SMC | Ιαπωνία |

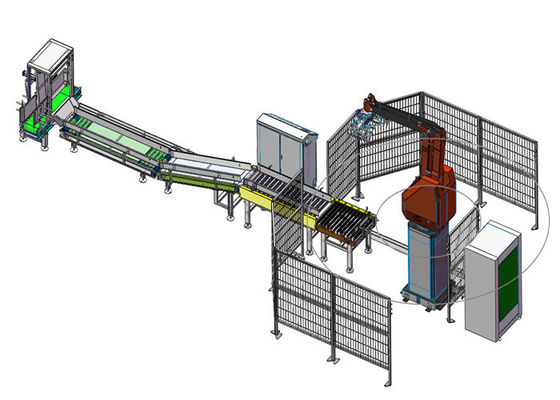

Κίνημα εργασίας ρομπότ
Οδηγίες εγκατάστασης
Θα σας παράσχουμε το εγχειρίδιο χρηστών και το ηλεκτρικό σχέδιο όλων των μηχανών για σας για να εγκαταστήσουμε τις μηχανές από μόνοι σας. Εάν σκέφτεστε δεν μπορείτε να εγκαταστήσετε τις μηχανές από μόνοι σας, μπορούμε να στείλουμε το μηχανικό στο εργοστάσιό σας για και κ.λπ.
Συσκευασία και ναυτιλία
Ταινία μηχανών που τυλίγεται και που συσκευάζεται σε εξαγόμενες ξύλινες περιπτώσεις υποκαπνισμού, που μεταφέρονται έπειτα στο λιμένα αναχώρησης που ο πελάτης απαίτησε όπως τη Σαγκάη, Ningbo, Qingdao, Suzhou κ.λπ.
Οδηγίες εγκατάστασης
Θα σας παράσχουμε το εγχειρίδιο χρηστών και το ηλεκτρικό σχέδιο όλων των μηχανών για σας για να εγκαταστήσουμε τις μηχανές από μόνοι σας. Εάν σκέφτεστε δεν μπορείτε να εγκαταστήσετε τις μηχανές από μόνοι σας, μπορούμε να στείλουμε το μηχανικό στο εργοστάσιό σας για και κ.λπ.
FAQ
Q1: Όταν πήρα αυτήν την μηχανή, αλλά δεν ξέρω πώς να την χρησιμοποιήσω. Τι θα έπρεπε να κάνω;
Θα στείλουμε το τηλεοπτικό και αγγλικό εγχειρίδιο με τη μηχανή. Εάν έχετε ακόμα μερικές αμφιβολίες, μπορούμε να μιλήσουμε με τηλέφωνο ή skype και ηλεκτρονικό ταχυδρομείο.
Q2: Εάν μερικά προβλήματα συμβαίνουν σε αυτήν την μηχανή κατά τη διάρκεια της περιόδου εξουσιοδότησης, τι θα έπρεπε να κάνω;
Θα παράσχουμε τα ελεύθερα μέρη κατά τη διάρκεια της περιόδου εξουσιοδότησης μηχανών εάν η μηχανή να έχε μερικά προβλήματα. Έτσι οποιεσδήποτε αμφιβολίες, ακριβώς ξέρτε, θα σας δώσουμε τις λύσεις.
Q3: Πώς να ελέγξει την ποιότητα;
Επαγγελματική τεχνική ομάδα για να παρέχει τις λογικές τεχνικές λύσεις.
Κάθε πτυχή της παραγωγής έχει την ποιοτική επιθεώρηση και την τεχνική επιβεβαίωση.
Κάθε συγκεντρωμένος εξοπλισμός θα τελειώσει μια δοκιμή κούρασης περισσότερων από 24 ωρών προτού να αφήσουν το εργοστάσιο.
