Λεπτομέρειες:
|
| όνομα: | Ρομποτικές επιλογή και θέση | ΕΛΕΓΚΤΗΣ: | Έλεγχος PLC |
|---|---|---|---|
| Τάση: | 220V, 50Hz | Ικανότητα προϊόντων: | 500-800 χαρτοκιβώτια/ώρα |
| Μια μετακίνηση άξονα: | 330 ° | Λειτουργία: | Palletizing, συσσώρευση, μεταφορά, που συσκευάζει και ούτω καθεξής |
| Τύπος πενσών ρομπότ: | σχεδιασμένος σύμφωνα με το προϊόν | Εφαρμογή: | Ποτό, τρόφιμα, χαρτοκιβώτιο, τύμπανο, τσάντα κ.λπ. |
| Επισημαίνω: | Ρομποτικές επιλογή PLC και μηχανή θέσεων,4 άξονες Palletizing η μηχανή,4 επιλογή και θέση άξονα ρομποτικές |
||

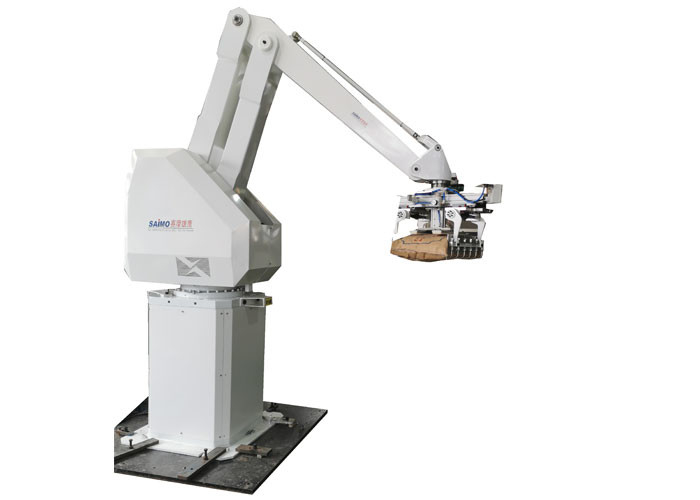

4 άξονες Palletizing η επιλογή και η θέση χαμηλότερου κόστους μηχανών ρομποτικές
Ρομποτικές Palletizing τεχνικές παράμετροι συστημάτων
| Διαμορφώστε το αριθ. | X-$l*y-SR-210 | ||
| Κίνηση | Κίνηση σερβο μηχανών εναλλασσόμενου ρεύματος | ||
| Εγκατάσταση | Στο πάτωμα | ||
| Max Palletizing το βάρος (περιέχει το βάρος της πένσας) | 210kgs | ||
| Παράδοση της ικανότητας | 1700 φορές/ώρα | ||
| Άξονας μετακίνησης | Κανονικά 4 άξονες: Α, Β, Γ, Δ (μπορεί να είναι άξονας 6) | ||
| Πεδίο μετακίνησης | Α-άξονας (οριζόντιος) | 1500mm | |
| Β-άξονας (κάθετος) | 2300mm | ||
| Γ-άξονας (σώμα) | 330° | ||
| Δ-άξονας (πένσα) | 330° | ||
| Ακρίβεια θέσης | ±0.5mm | ||
| Δύναμη | 6.5KVA | ||
| Συμπιεσμένος αέρας | 0.5Mpa | ||
| Βάρος ρομπότ (όχι περιέχει το βάρος της πένσας) | 1150kgs (+/-10%) | ||
Συνοπτική εισαγωγή

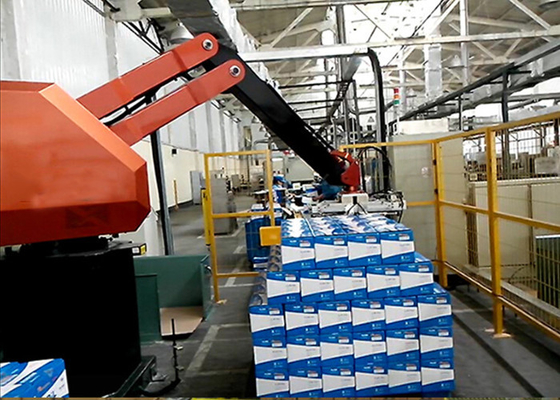

Palletizing x-$l*y-SR αετών το σοβαρό ρομπότ είναι palletizing επιφάνειας κυλίνδρων τέσσερις-βαθμού ισότιμο ρομπότ, κυρίως κίνηση από τον οριζόντιο άξονα μετακίνησης, τον κάθετο άξονα μετακίνησης, το ίδρυμα περιστροφής και τον άξονα χεριών.
Ο πολυστρωματικός palletizing επιτρέπει το δίκρανο τους κινεί στην αποθήκη. Αυτός ο εξοπλισμός υιοθετεί την οθόνη αφής PLC και την ευφυή διαχείριση που εμείς όχι μόνο απλοί και εύκολοι να κυριαρχήσουμε, αλλά και να μειώσουμε την εργασία.
Κύριος κατάλογος ηλεκτρικών συστατικών
| Αριθ. | Όνομα μερών | Πρότυπο | QTY | Προμηθευτής | Σημείωση |
| 1 | Μια σερβο μηχανή άξονα | MSME202G1H | 1 | Panasonic | Ιαπωνία |
| 2 | Σερβο μηχανή άξονα Β | MDME202G1H | 1 | Panasonic | Ιαπωνία |
| 3 | Σερβο μηχανή άξονα Γ | MDME202G1H | 1 | Panasonic | Ιαπωνία |
| 4 | Σερβο μηχανή άξονα Δ | MSMD042G1U | 1 | Panasonic | Ιαπωνία |
| 5 | Ένας σερβο ενισχυτής άξονα | MDDHT5540 | 1 | Panasonic | Ιαπωνία |
| 6 | Σερβο ενισχυτής άξονα Β | MFDHTB3A2 | 1 | Panasonic | Ιαπωνία |
| 7 | Σερβο ενισχυτής άξονα Γ | MFDHTB3A2 | 1 | Panasonic | Ιαπωνία |
| 8 | Σερβο ενισχυτής άξονα Δ | MBDHT2510 | 1 | Panasonic | Ιαπωνία |
| 9 | Μια σύγχρονη ζώνη άξονα | ΩΜΕΓΑ HP B20 | 1 | OPTIBELT | Γερμανία |
| 10 | Σύγχρονη ζώνη άξονα Β | ΩΜΕΓΑ HP B20 | 1 | OPTIBELT | Γερμανία |
| 11 | Σύγχρονη ζώνη άξονα Γ | ΩΜΕΓΑ HP B15 | 1 | OPTIBELT | Γερμανία |
| 12 | Βίδα άξονα Β | R50*20-S | 1 | HIWIN | Ταϊβάν |
| 13 | Βίδα άξονα Γ | R45*12-S | 1 | HIWIN | Ταϊβάν |
| 14 | Ολισθαίνων ρυθμιστής άξονα Β, ράγα συντεχνιών | SNS35LR2SSC1-690 | 2 | THK | Ιαπωνία |
| 15 | Ολισθαίνων ρυθμιστής άξονα Γ, ράγα συντεχνιών | SNS35LR2SSC1-520 | 2 | THK | Ιαπωνία |
| 16 | Ένας μειωτής άξονα | Fc-a75-69 | 1 | Sumitomo | Ιαπωνία |
| 17 | Μειωτής άξονα Δ | F2C-T155 | 1 | Sumitomo | |
| 18 | Τσιπ ελέγχου | / | 1 | ADI | Αμερική |
Λειτουργία
α. Τα palletizing προϊόντων σχέδια, ο ανεφοδιασμός παλετών και η απαλλαγή μπορούν όλα να προγραμματιστούν από το PLC.
β. Palletizing το σχέδιο είναι εύκολο να ρυθμιστεί στην οθόνη επαφής.
γ. το σύστημα ανεφοδιασμού χαρτοκιβωτίων υιοθετεί τον έλεγχο μηχανών φρένων για να εξασφαλίσει χαρτοκιβώτιο που μεταβιβάζει σύμφωνα με την προετοιμασμένη θέση.
Δ. το περιοδικό παλετών έχει μια υψηλή ικανότητα της κενής παλέτας 12-15 που εξασφαλίζει αυτόματα ανεφοδιασμό παλετών.
FAQ
Q: Πώς να πάρει μια ακριβή αναφορά;
Α: Παρακαλώ παρέχετε μας η λεπτομέρεια του κομματιού προς κατεργασία όπως το σχέδιο και οι διαστάσεις.
Q: ποια είναι η συσκευασία;
Α: Όλα τα αγαθά συσκευάζονται στο ξύλινο κιβώτιο
Q: Προσφέρετε Installation&debugging;
Α: Οι μηχανικοί μας είναι διαθέσιμοι στα μηχανήματα υπηρεσιών για να βοηθήσουν στο εξωτερικό τους πελάτες για να λύσουν τα προβλήματα μηχανών.
Η Επιτροπή και υπηρεσία μεταπώλησης
Κάνουμε το ακριβές σχέδιο σχεδιαγράμματος εργοστασίων σύμφωνα με το μέγεθος εργοστασίων του πελάτη εάν ο πελάτης χρειάστηκε, θα μπορούσαμε να κάνουμε το σχέδιο εργαστηρίων με τη ηλεκτρική δύναμη, την παροχή νερού, τη δύναμη αερίου, την υλική αποθήκευση, τις τελικές αποθηκεύσεις, το χώρο ανάπαυσης των εργαζομένων, κ.λπ.
Εάν ανάγκη πελατών, θα στείλουμε το μηχανικό για την αναθέτοντας υπηρεσία. 1-2 του μηχανικού μας θα πάει στο εργοστάσιό σας να εγκαταστήσει και να ρυθμίσει τη γραμμή επεξεργασίας για να πραγματοποιήσει την κανονική παραγωγή στον πιό σύντομο χρόνο.
Οδηγίες εγκατάστασης
Θα σας παράσχουμε το εγχειρίδιο χρηστών και το ηλεκτρικό σχέδιο όλων των μηχανών για σας για να εγκαταστήσουμε τις μηχανές από μόνοι σας. Εάν σκέφτεστε δεν μπορείτε να εγκαταστήσετε τις μηχανές από μόνοι σας, μπορούμε να στείλουμε το μηχανικό στο εργοστάσιό σας για και κ.λπ.
