Λεπτομέρειες:
|
| Εφαρμογή: | Ποτά, τρόφιμα, λιπάσματα κ.λπ. | Color: | Yellow body, base white |
|---|---|---|---|
| Τύπος: | Ρομποτικός βραχίονας Palletizer | Σύστημα ελεγκτών: | Ελέγχοντας σύστημα PLC |
| Ικανότητα προϊόντων: | 500-800 συσκευασίες/ώρα | Διάσταση (L*W*H): | σύμφωνα με τη διάταξη του εργαστηρίου |
| Μέγιστη. Φορτίο επί πληρωμή: | 50-180 κιλά (με λαβή) | Έλεγχος γλώσσας: | Αγγλικά ή άλλη γλώσσα |
| Επισημαίνω: | 80kg Palletizing συσκευασίας ρομπότ,Palletizing PLC ρομπότ,10kg Palletizing συσκευασίας ρομπότ |
||
Επιλογή Palletizing εργοστασίων ρομπότ και χαμηλότερου κόστους και ρομποτικός βραχίονας θέσεων για τη συσκευασία 10-80kg

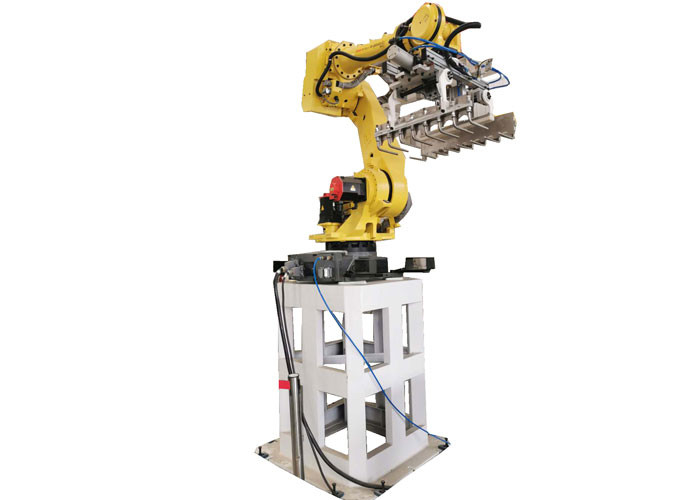

ΣΤΑΘΕΡΟ PALLETIZING ΡΟΜΠΟΤ
Σχεδιασμένη συγκεκριμένα για palletizing τις εφαρμογές, η σειρά Palletizer χαρακτηρίζει πέντε μοναδικά ρομπότ με την ικανότητα ωφέλιμων φορτίων από 80 κλ σε 500 κλ για να ανταποκριθεί στις περισσότερες ανάγκες. Με την κύριες σειρά και την αξιοπιστία εργασίας βιομηχανίας, οι σταθερές palletizing επιχειρήσεις βοήθειας ρομπότ FANUC βελτιώνουν την αποδοτικότητα γραμμών παραγωγής.
ROBOTSPECIFICATIONS
| Στοιχείο | Προδιαγραφή | |
| Τύπος | Μ-410iB/140H | |
| Ελεγχόμενοι άξονες | Αρθρωμένος τύπος | |
| Προσιτότητα | 2.85m | |
| Εγκατάσταση | Πάτωμα | |
|
Σειρά κινήσεων (Mx=ax. Ταχύτητα) (σημείωση 1) |
J1 περιστροφή άξονα | 360° (140°/sec) 6,28 RAD (2,44 RAD/SEC) |
| J2 περιστροφή άξονα | 155° (115°/sec) 2,71 RAD (2,01 RAD/SEC) | |
| J3 περιστροφή άξονα | 112° (135°/sec) 1,95 RAD (236 RAD/SEC) | |
| J4 ταλάντευση καρπών άξονα (σημείωση 2) | 20° (135°/sec) 0,35 RAD (2,36 RAD/SEC) | |
| J5 περιστροφή καρπών άξονα | 720° (420°/sec) 12,57 RAD (7,33 RAD/SEC) | |
| Μέγιστη χωρητικότητα φορτίων στον καρπό | Μέγιστο 140kg | |
| Μέγιστη χωρητικότητα φορτίων στη βάση J2 | 550kg | |
| Μέγιστη χωρητικότητα φορτίων στο βραχίονα J3 (σημείωση 3) | 140kg | |
| Επιτρεπόμενη αδράνεια φορτίων στον καρπό | J4 άξονας | 147kg.㎡ το 1500kgf.cm.se γ ² |
| J5 άξονας | 53 kg.㎡ το 540kgf.cm.se γ ² | |
| Μέθοδος κίνησης | Ηλεκτρική σερβο κίνηση από τη σερβο μηχανή εναλλασσόμενου ρεύματος | |
| Επανάληψη | ±0.2mm | |
| Μάζα (σημείωση 4) | 1200kg | |
| Περιβάλλον εγκατάστασης |
Περιβαλλοντική θερμοκρασία: 0-45℃ Περιβαλλοντική υγρασία: Κανονικά 75% RH ή λιγότεροι (καμία δροσιά, ούτε forst επιτρεμμένος). Δόνηση: 0.5G ή λιγότεροι |
|
| Ακουστικό επίπεδο θορύβου | 74dB | |
Σημείωση 1) Σε περίπτωση σύντομης κίνησης απόστασης, η ταχύτητα άξονα δεν φθάνει μέγιστη.
Σημείωση 2) Η διεπαφή καρπών είναι πάντα προς το σπαρμένο θάλαμο. Η γωνία είναι μεταβλητό μέχρι πλάτος 20 βαθμού.
Σημείωση 3) Τη μέγιστη ικανότητα ωφέλιμων φορτίων στον καρπό από αλλάζει το φορτίο καρπών.
Σημείωση 4) Χωρίς ελεγκτή.
Οδηγίες εγκατάστασης
Θα σας παράσχουμε το εγχειρίδιο χρηστών και το ηλεκτρικό σχέδιο όλων των μηχανών για σας για να εγκαταστήσουμε τις μηχανές από μόνοι σας. Εάν σκέφτεστε δεν μπορείτε να εγκαταστήσετε τις μηχανές από μόνοι σας, μπορούμε να στείλουμε το μηχανικό στο εργοστάσιό σας για και κ.λπ.
Φορτίο βάσεων
Δύναμη, στιγμή και παύση της στάσης έκτακτης ανάγκης απόστασης
Μ-410iB/140H
| Στατικός | Δυναμικός (επιτάχυνση/επιβράδυνση) | E.stop | ||
| Κάθετη στιγμή | MV | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| Δύναμη στην κάθετη κατεύθυνση | Fv | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm 2550kgfm) |
| Οριζόντια στιγμή | Mh | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| Δύναμη στην οριζόντια κατεύθυνση | Fh | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | J2 | J3 | J4 | J5 | |
| Σταματώντας χρόνος (msec) | 644 | 244 | 292 | - | 404 |
| Παύση της απόστασης (βαθμός) | 42.5 | 15.2 | 18.8 | - | 86.9 |
Συσκευασία και παράδοση
Ταινία μηχανών που τυλίγεται και που συσκευάζεται στο εξαγόμενο ξύλινο κιβώτιο υποκαπνισμού, που μεταφέρεται έπειτα στο λιμένα αναχώρησης που ο πελάτης απαίτησε όπως τη Σαγκάη, Ningbo, Qingdao, Suzhou κ.λπ.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΡΟΜΠΟΤ
Αυξανόμενη διαχειριζόμενη ικανότητα σε 1200 κύκλους/ώρα
Ο άξονας J1 έχει το διάστημα περιστροφής 360 βαθμού για τη multi-directional λειτουργία
Λεπτός βραχίονας
Το I/O και η διεπαφή αέρα βρίσκονται κοντά στον καρπό. Η καλωδίωση και η διοχέτευση με σωλήνες στο χέρι είναι εύκολες.
Συμπαγής καρπός
Σύντομη μηχανική μονάδα ύψους
IP54 μηχανική μονάδα
Τσάντες palletizing: 1900 (cycle/h)
FAQ
Q: Προσφέρετε Installation&debugging;
Α: Οι μηχανικοί μας είναι διαθέσιμοι στα μηχανήματα υπηρεσιών για να βοηθήσουν στο εξωτερικό τους πελάτες για να λύσουν τα προβλήματα μηχανών.
Q: τι είναι πολιτική για την εγγύηση και τα σπασμένα μέρη;
Α: Όσον αφορά στα προϊόντα μηχανών, η επιχείρησή μας παρέχει 12 μήνες για όλα τα μηχανικά μέρη με εξαίρεση τα ηλεκτρικά και ηλεκτρονικά μέρη και εκείνα τα θέματα στην κανονική φθορά λόγω χρήσης. Εν τω μεταξύ, η εγγύηση αρχίζει από την αποστολή (ημερομηνία B/L). Η εγγύηση προορίζεται που περιορίζεται στην αντικατάσταση του σπασμένου μέρους μετά από να ελέγξει το ελάττωμα κατασκευής. Η επιθεώρηση των αιτιών του προβλήματος ή της διακοπής των μερών είναι αποκλειστικά μέχρι τη κατασκευαστική εταιρεία. Εν γένει, η επιχείρησή μας μπορεί να προσφέρει εσείς βεβαίωσε τα προϊόντα.
Q: Πώς εξετάζουμε τα μηχανήματά σας;
Α: Όταν η μηχανή κατασκεύασε εντελώς, θα στείλουμε το βίντεο για τον έλεγχο, και μπορείτε επίσης να έρθετε στο εργοστάσιό μας να εξετάσετε και να μάθετε πώς να το λειτουργήσετε.
