Λεπτομέρειες:
|
| Όνομα: | Κλίμακα ζωνών | Λειτουργία: | Ζυγός, μετρώντας κλίμακες |
|---|---|---|---|
| Ικανότητα: | 0.05~250 Tph | Μεταφορά και συσκευασία: | Κιβώτιο Poywood |
| Εφαρμογή: | Βιομηχανικές κλίμακες, εμπορικού επιπέδου, ειδικές κλίμακες | Τρόπος λειτουργίας: | συνέχεια |
| δύναμη: | 110V, 220V, 380V | Τύπος επίδειξης: | Οδηγήσεων ή LCD |
| Επισημαίνω: | Ποσοτικός ζυγός ζωνών,150tph ζυγός ζωνών,Βιομηχανικός μεταφορέας κλίμακας βάρους |
||
Ποσοτικός Weigher ζωνών μεταφορέων στη βιομηχανία μεταλλουργίας, 50 Hz
Συνοπτική εισαγωγή

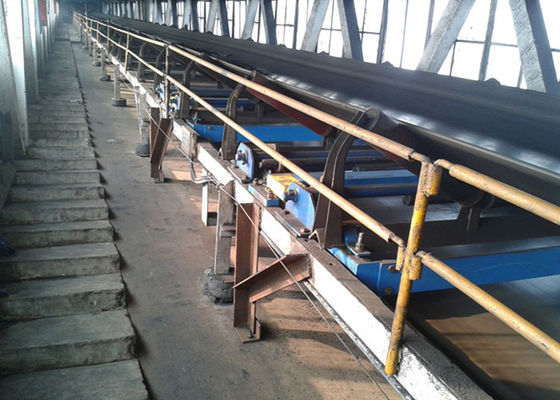

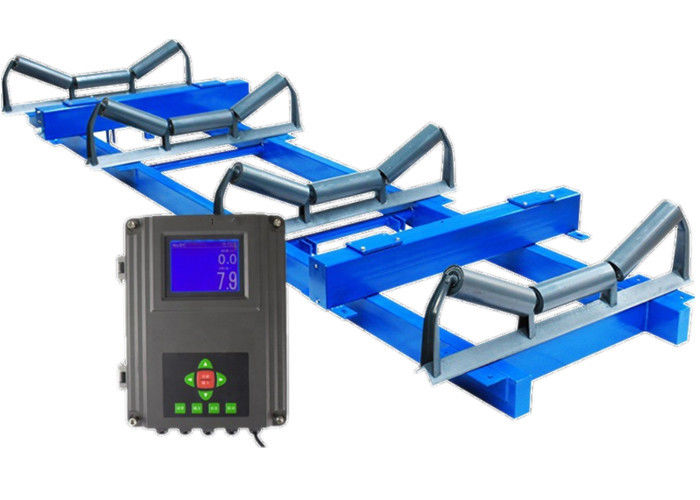

Saimo FH σειράς επιπλέων weigher ζωνών ζωνών ηλεκτρονικός υιοθετεί την αρχική ελεύθερη επιπλέουσα δομή ισορροπίας και εγκαθίσταται στο πλαίσιο μεταφορέων ζωνών δύο κύτταρα φορτίων εγκαθίστανται στις δύο άκρες της ακτίνας φορτίων, και η φέρουσα δομή φορτίων των δύο αισθητήρων φορτίων είναι κυλινδρική, αντίστοιχα, που συνδέεται με την ενισχυτική ακτίνα υποστήριξης ράβδων μέσω μιας καθολικής ένωσης, και οι δύο ενισχυτικές ακτίνες υποστήριξης ράβδων συνδέονται μέσω δύο συνδέοντας ακτίνων για να διαμορφώσουν μια γενική ζυγίζοντας γέφυρα. Δύο σύνολα ζυγίζοντας υποστηριγμάτων κυλίνδρων τοποθετούνται symmetrically στη ζυγίζοντας γέφυρα σχετικά με τη φέρουσα ακτίνα. Οι ζυγίζοντας κύλινδροι στο υποστήριγμα μεταφέρουν το βάρος του υλικού στη ζώνη στο κύτταρο φορτίων. Επειδή η ζυγίζοντας γέφυρα συνδέεται με το κύτταρο φορτίων μόνο μέσω δύο καθολικών ενώσεων, η γενική ζυγίζοντας γέφυρα μπορεί να επιπλεύσει ελεύθερα γύρω από τις δύο καθολικές ενώσεις, και οι διάφορες εσωτερικών δομικές πιέσεις παρεμβάσεων ή δεν υπάρχουν. Ο ζυγίζοντας κύλινδρος μεταφέρει όλο το υλικό βάρος στη ζώνη στο ζυγίζοντας αισθητήρα ακριβώς και ολοκληρώνει τη μεγάλης ακρίβειας μέτρηση.
Πεδίο εφαρμογής
FH η ηλεκτρονική κλίμακα ζωνών σειράς χρησιμοποιείται ευρέως στη μεταλλουργία, ηλεκτρική δύναμη, άνθρακας, ορυκτή επεξεργασία, μεταφορά, λιμένες, χημική, αλατισμένη βιομηχανία, και άλλη ελαφριά βιομηχανία, για τη μέτρηση της σκόνης, ο κοκκοποιημένος και μικρός φραγμός materials.it έχουν ένα σημαντικό effect.in να βελτιώσει την αποδοτικότητα παραγωγής και να μειώσει την ένταση εργασίας και να βελτιώσει την ποιότητα των προϊόντων, να μειώσει τις δαπάνες παραγωγής.
Κύρια παράμετρος απόδοσης
| Κατηγορία ακρίβειας: | |
| 0,25, δυναμικό λάθος 0,25% | |
| 0,5, δυναμικό λάθος 0,5% | πλάτος μεταφορέων ζωνών: 3002000mm |
| 1, δυναμικό λάθος 1% | ταχύτητα ζωνών μεταφορέων ζωνών: 0.5-3.5M/s |
| 2, δυναμικό λάθος 2% | ικανότητα μέτρησης: 10-5000t/h |
Αρχή εργασίας
Η ζυγίζοντας γέφυρα τοποθετείται στο μεταβιβάζοντας πλαίσιο, και όταν ανιχνεύουν τα υλικά περάσματα, ο μετρώντας ενδιάμεσος τροχός μετάδοσης κίνισης το βάρος του υλικού στο μεταφορέα ζωνών, και ενεργεί ως ζυγίζοντας αισθητήρας μέσω ενός μοχλού για να παραγάγει ένα σήμα τάσης που είναι άμεσα ανάλογο προς το φορτίο της ζώνης. Ο αισθητήρας ταχύτητας συνδέεται άμεσα με το μετρώντας κύλινδρο ταχύτητας μεγάλων διαμέτρων για να παρέχει μια σειρά σφυγμών, κάθε σφυγμός που αντιπροσωπεύει μια κινούμενη μονάδα ζωνών, και η συχνότητα του σφυγμού είναι ανάλογη προς την ταχύτητα ζωνών. Το ζυγίζοντας όργανο λαμβάνει τα σήματα από τους ζυγίζοντας αισθητήρες και τους αισθητήρες ταχύτητας, και λαμβάνει μια στιγμιαία αξία ροής και συσσωρευμένες τιμές βάρους μέσω της ακέραιας λειτουργίας, και τις επιδεικνύει αντίστοιχα.
Κύτταρο φορτίων
Το κύτταρο plr9363-LS φορτίων που χρησιμοποιείται στη να επιπλεύσει τύπων FH κλίμακα ζωνών σειράς κλίμακας είναι κύτταρο φορτίων μετρητών πίεσης. Οι κύριοι τεχνικοί δείκτες είναι οι ακόλουθοι.
Τεχνικές παράμετροι κυττάρων φορτίων
| Τύπος αισθητήρων | Ακτίνα κουράς |
| Εκτιμημένο φορτίο (κλ) | 50,100,200,300,500,1000,2000 |
| Ευαισθησία (mV/V) | 1.8±0.005 |
| Ερπυσμός (30 λεπτά) | ±0.05%FS |
| Μηά ισορροπία | ±1%FS |
| Μηά επίδραση θερμοκρασίας (%FS/10℃) | ±0.02 |
| Αντίσταση εισαγωγής | 400±10Ω |
| Σύνθετη αντίσταση παραγωγής | 352±3Ω |
| Σειρά της θερμοκρασίας εργασίας | -30℃~+70℃ |
| Υπερφόρτωση ασφάλειας | 120%FS |
| Υλικό | Χάλυβας κραμάτων |
| Διάμετρος εξόδου | φ5mm |
| Μήκος εξόδου | 3m |
Χαρακτηριστικά γνωρίσματα μηχανών
Ο ελεγκτής κλίμακας ζωνών γίνεται από το υλικό κραμάτων αργιλίου.
Ισχυρός αντιπαρεμβατικός.
24V παροχή ηλεκτρικού ρεύματος.
Μετρήσιμος: ροή, συσσωρευτικό βάρος, ταχύτητα.
Οθόνη επίδειξης LCD, εύκολη να διαβάσει τα στοιχεία.
Συσκευασία και ναυτιλία
Γιατί μας επιλέξτε
24 ώρες σε απευθείας σύνδεση
Ελεύθερος συμβουλευθείτε την υποστήριξη
Τελειοποιήστε μετά από την υπηρεσία πωλήσεων
Επαγγελματική λύση ζυγίσματος σχεδίου
FAQ
Q: Μπορώ να προσαρμόσω να τοποθετήσω σε ράφι ή το βασανισμό στο μέγεθός μου;
Α: Βέβαιος.
Q: Εάν χρειάζομαι την πλήρη γραμμή συσκευασίας. Είναι Saimo ικανό να μας βοηθήσει να το χτίσουμε;
Α: Ναι, μπορούμε να σας βοηθήσουμε να συνδυάσετε μια πλήρη γραμμή συσκευασίας. και δώστε εσείς αφορούσε τις επαγγελματικές συμβουλές εφ' όσον χρειάζεστε.
Υπάρχει μια πλούσια ομάδα μηχανικών εμπειρίας μας. είχαμε χτίσει ήδη πολλά προγράμματα στην Κίνα & στο εξωτερικό. Μπορείτε να θεωρήσετε την ποιότητα και την υπηρεσία μας.
Q: Εγγυητική περίοδος:
Α: Η εγγυητική περίοδος για τις ανωτέρω μηχανές είναι δώδεκα μήνες από την ημερομηνία της τοποθέτησης στη χρήση, αλλά όχι υπερβαίνει εικοσιτέσσερις μήνες μετά από τις μηχανές αφήνοντας το εργοστάσιο του πωλητή. Δεν ισχύει για τα γρήγορα μέρη ένδυσης.
Q: Θα μπορούσα να ξέρω τη θέση της διαταγής μου;
Α: Ναι. Θα σας στείλουμε τις πληροφορίες και τις φωτογραφίες στο διαφορετικό στάδιο παραγωγής της διαταγής σας. Κάθε βήμα θα σας σταλεί σε εγκαίρως.
